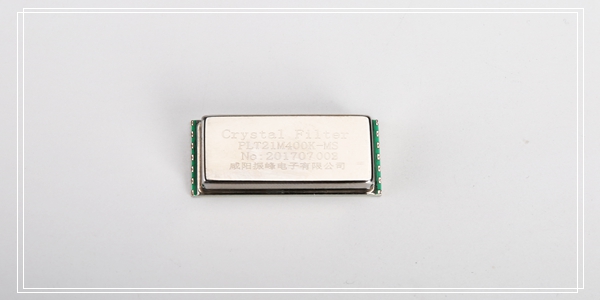

晶体滤波器厂家


晶体滤波器厂家通过自己的研发和创新生产出石英晶体滤波器和LC滤波器,尤其是2010年研发的小群时延晶体滤波器可以替代进口滤波器,群时延可做到1.2us左右,深受无线电通信行业、整机厂以及其他广大顾客的信赖。晶体滤波器厂家,用晶体谐振器组成的滤波器。与LC谐振回路构成的滤波器相比,晶体滤波器在频率选择性、频率稳定性、过渡带陡度和插入损耗等方面都优越得多,已广泛用于通信、导航、测量等电子设备。

晶体滤波器厂家采用集成电路工艺制作的晶体滤波器,有单片的、串联单片的和多片的三种类型。单片晶体滤波器由镀在AT切(见石英晶体)石英片上若干对电极形成的耦合谐振器组成。其中简单的四电极单片晶体滤波器电路结构及其等效电路。输入谐振器随所加信号电压而产生厚度切变振动,晶片因受电极质量负荷的影响,电极区的谐振频率比非电极区的低,使弹性波在两区边界发生反射,从而使绝大部分能量陷落在电极区内,少量泄漏的能量则耦合到与之相邻的谐振器。这样依次相传到输出谐振器,再变为电信号。晶体滤波器厂家发现适当地设计电极尺寸、谐振器间距和频率镀回率,就可以控制弹性波在晶片中的传播,从而实现滤波功能。串联单片晶体滤波器由若干用电容耦合的单片晶体滤波器组成。其优点是利于调整工作频率和抑制寄生频率。多片晶体滤波器由串联的耦合谐振器、并联的单谐振器和电容器组成。其特点是能在靠近通频带的频率上形成若干衰减峰,有利于抑制干扰和改善滤波性能。晶体滤波器厂家了解到集成式晶体滤波器体积小、可靠性高而且造价低。但其中心频率只有4.5~350兆赫,相对带宽为0.01%~0.3%,所以在要求中心频率低、通频带宽的场合尚不能取代分立式晶体滤波器
